新戈派®爬管式数控管道相贯线切割机


Updating Time: 2013-9-9  1298


新戈派,相贯线新割法,独创一
一、新戈派经典机型简介简介
   针对客户群:
   1、需要切割管径范围广
   2、需要切割模型多样
二、切割模型

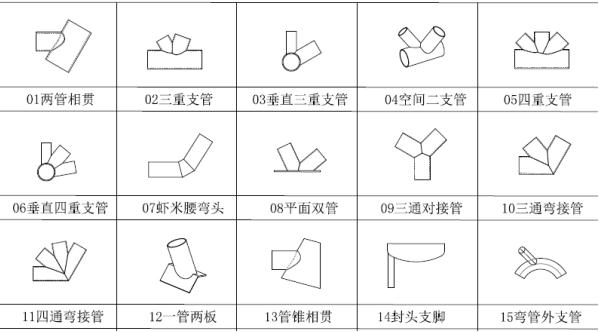

新戈派相贯线切割模型


三、选型步骤
    第一步:根据图一选择您需要的功能代号。
            R表示07号模型;T表示01号模型;X表示07和01号模型
            若还有其他模型需求,可根据图二选择相应的软件包。

软件包编号

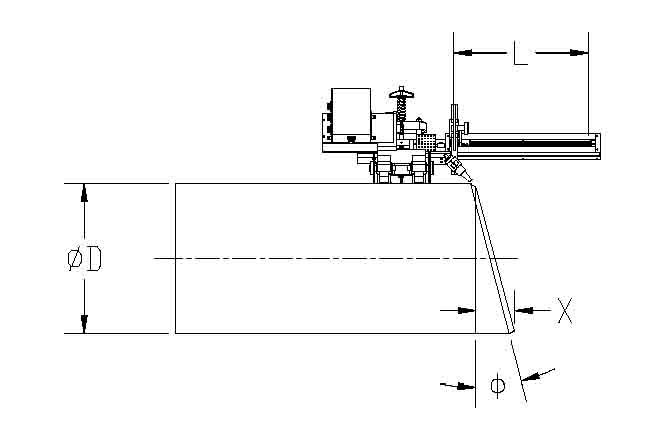

    第二步:选择横向可移动距离(L),如图三。
            L可选值:200mm、400mm、600mm、800mm、1000mm(定制)、1200mm
                   (定制)

新戈派示意图

    第三步:选择切割方式,A为火焰切割或P为等离子切割。
    第四步:管径切割范围
           A:320mm-400mm                    J:1040mm-1160mm
           B:400mm-495mm                    K:1120mm-1250mm
           C:495mm-550mm                    L:1219mm-1310mm
           D:550mm-680mm                    M:1270mm-1480mm
           E:630mm-770mm                    N:1410mm-1500mm
           F:730mm-830mm                    O:1450mm-1595mm
           G:810mm-915mm                    P:1520mm-1675mm
           H:915mm-1020mm                   V:320mm-1480mm
           I:1000mm-1100mm                  X:320mm-3000mm
    举例说明:
     1、R40A-A有弯头截管斜切功能,最大横向移动距离为400mm,采用火焰切
        割形式,切割管外径范围为320mm-400mm。
     2、X60A-BCD有弯头斜切功能及相贯线切割功能,最大横向移动距离为
        600mm,采用火焰切割形式,切割管外径范围为400mm-680mm。
四、新戈派其他分类
    特惠机型,包括简化机型、基本机型、标准机型
      专用机型(碰死口切割机)
      超大管径解决方案
